一.石墨烯導電漿料真空耙式干燥機原理

設備在耙齒轉動時，內部的物料上、下不斷的被耙齒翻動，使物料不斷的更新與器壁接觸的表面，從而充分利用了器壁所傳導的熱量，與此同時，干燥機的真空度可達到-0.096Mpa，各種物料中的溶媒在真空條件下均能在較低的溫度迅速汽化，達到加速物料干燥的目的。

二.石墨烯導電漿料真空耙式干燥機組成部分

1、干燥機機身：干燥機機身由外表、夾層和內膽組成。外表與夾層之間填以保溫良好的超細玻璃棉，起到保溫作用。夾層與內膽之間通以蒸汽或熱水、導熱油等。以起到加熱物料的作用。內膽采用不銹鋼制作，并且經過拋光，以便于清洗，來滿足物料干燥的要求，還有利于熱量的傳導，提高干燥速率。

2、減速裝置：本減速器裝在機器的右側，工作時，電動機通過皮帶輪、三角皮帶傳動給減速器，傳遞給主軸轉動耙齒，使筒體獲得～7-10轉/分左右的勻速回轉速度。

3、電動機機座裝置：電動機裝在右側的活動板上，可上下調整，使三角皮帶緊松適合。

4、電氣控制裝置： 所有的電氣控制、按鈕、指示燈都裝在控制箱體上，操作時可根據面板的文字說明操作。攪拌軸的正、反轉時間可根據物料的特性進行調節；一般可控制在5分鐘左右（即：正轉5分鐘后停下，然后再反轉5分鐘，依次循環轉動。）

5、 真空管：用于抽取筒體蒸發的溶煤（或水）汽體。在進口端裝有過濾器，使用時應包覆工業滌綸絨布，防止物料帶出。

6、 密封結構：主軸兩端采用四氟填料密封加上204B單端面機械密封，雙道密封達到在真空狀態下的良好密封效果。

7、 攪拌軸采用Φ325*25mm不銹鋼厚壁管，耙臂采用Φ108*14mm不銹鋼厚壁管制作。耙齒18mm不銹鋼板制作。內部可通熱水、蒸汽或導熱油管，通過蒸汽或導熱油后均勻傳熱到軸表面，大大增加了傳熱面積。

8、 進、出料體人性化設計。進料體為快卸法蘭，裝料快捷方便。出料體為氣缸封閉式出料體結構，出料方便，操作簡便，出料口底部無存料，出料時裝袋方便。(出料口密封墊用日本進口的，確保使用壽命）。

三.石墨烯導電漿料真空耙式干燥機技術參數

1、主機容積：8000L ；裝料容積：約4000L-4800L。

2、電機功率：45kW

3、主機轉速： 3-7rpm（可調）。

4、內筒體直徑：Φ1600×4000×16mm采用304不銹鋼制作，內壁拋光處理；端蓋采用35mm碳鋼板加貼5mm（304）不銹鋼。

5、攪拌軸采用Φ325×25mm不銹鋼厚壁管，耙臂采用Φ108×14mm不銹鋼厚壁管制作。耙齒不銹鋼板18mm(304)不銹鋼制作。內部管道可通熱水、蒸汽或導熱油管，通過蒸汽或導熱油后均勻傳熱到軸表面，大大增加了傳熱面積。

6、主機進料口采用快開壓蓋，既簡單、方便，又能保證良好的真空密封效果。主機出料口采用液壓油缸封閉式出料，操作簡單、方便，密封性能良好。進料口，真空口高度為300mm，另外在本設備頂端設有一個快開進料口（同時也可作為清洗口），尺寸為直徑400mm,真空口直徑為300mm，高度300mm。為了盡量避免耙臂耙齒上粘上物料本設備特加兩根敲擊棒在設備內部，進一步提高工作效率。

7、主機的密封采用四氟填料加特高牌204B單端面機械密封、能夠保證主機有較高的真空度，提高了干燥的速度。

8、主機采用齒輪減速機、連軸器及皮帶傳動，傳動平穩、可靠。

9、筒體內抽真空：-0.09Mpa以上。

10、設備所有與物料接觸部分均為304不銹鋼材質。

11、電源為380V，三相，50Hz。

12、冷凝器經計算一臺60平方冷凝器即能滿足貴方的溶劑冷凝收集要求。材質為SUS304。

13、緩沖罐經計算制作一臺1.5立方即可滿足生產要求。材質為SUS304

14、真空泵經計算一臺水環式18.5KW真空泵即能滿足本設備的生產要求

15、連接管道材質為SUS304

四.石墨烯導電漿料真空耙式干燥機配置表：

1 內膽 304不銹鋼/δ=16mm 1件 內壁拋光（拋光標準:0.6μm） 產地：太鋼

2 加熱夾套 Q235/δ=12mm 1件 夾套內設導流帶，保證氣路順暢，且無斷路現象

3 筒體法蘭 Q235/δ=35mm 2件 車加工

4 端蓋內帖 304不銹鋼/δ=5mm 2件 內壁拋光

5 筒體保溫板 δ=2mmQ235 1件 滿焊

6 保溫加強筋、法蘭 Q235 1套

7 保溫棉 硅酸鋁 1批 厚度50mm

8 加、出料口裝置 304不銹鋼 各1件

9 加、出料口法蘭 Q235/δ=16mm 各1件

10 攪拌槳（耙齒、耙臂) ￠108*14mm 304不銹鋼 1套 內加熱

11 攪拌槳軸 Q235、304不銹鋼、

￠325*25mm 1根 內加熱

12 加強筋 304不銹鋼 1套

13 帶座軸襯 組件 2套 國產品牌（配套軸承)

14 耐高溫旋轉接頭 組件 1套 滕州奧達

15 密封 填料加單端面204B機械密封 2套

16 電機 防護等級: IP32

 絕緣等級: F級

 溫升等級: B級 1套 37KW 6極（防爆）

17 減速機 ZSY-355 1臺 硬齒面減速機（配套支架）

18 聯軸器 組件 1套

19 變頻器 組件 1臺 45KW

20 皮帶輪 ￠450mm、￠160mm、 各1只

21 真空表 組件 1套

22 溫度表 組件 3套 真空口1個

23 抽真空裝置 304不銹鋼 1套 （過濾網裝置、過濾布）

24 支架 Q235槽鋼 1套

25 出料裝置液壓站 組件 1套

26 獨立控制柜 Q235柜體 1臺

27 輔助材料 油漆、螺絲、密封件 1批 法蘭及閥門

28 外封面 304

29 連接管道 SUS304 1套

30 真空泵 組件18.5KW 1臺

31 冷凝器 60平方 SUS304 1臺

32 緩沖罐 1.5立方 SUS304 1臺

33 循環水箱 2立方 Q235 1臺

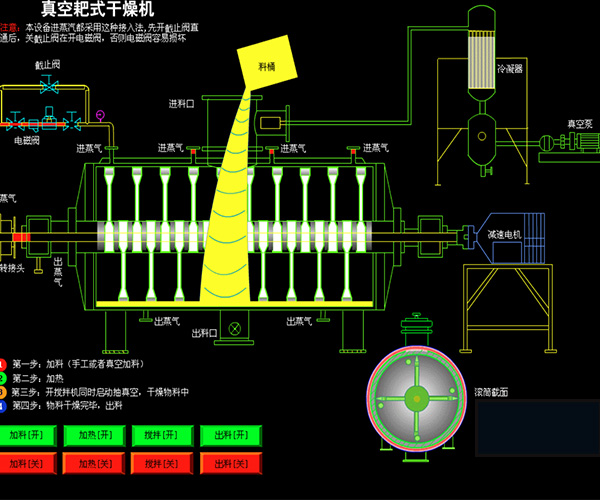

五.石墨烯導電漿料真空耙式干燥機示意圖
